气动浆料泵

气动浆料泵

气动浆料泵

气动浆料泵由二个筒体组成,分别装有进气阀、吸浆阀、排浆阀,压缩气体依次通过气动柱塞式筒体气动装置,应用压缩空气与排气后的压差往复运行,带动连杆上的气动柱塞泵-浆料泵上活塞使之进行吸、排浆料的一种气动泵浦, 具有绝对防爆特性的气动浆料泵。

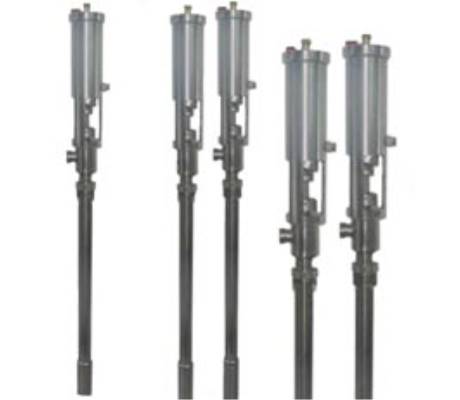

气动浆料泵 JQB系列

  产品概况:

  气动浆料泵由二个筒体组成,分别装有进气阀、吸浆阀、排浆阀,压缩气体依次通过气动柱塞式筒体气动装置,应用压缩空气与排气后的压差往复运行,带动连杆上的气动柱塞泵-浆料泵上活塞使之进行吸、排浆料的一种气动泵浦, 具有绝对防爆特性的气动浆料泵。气动泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、易爆、剧毒的液体,均能予以抽光吸尽净。


  气动浆料泵其有二种材质:钢铁、不锈钢。气动浆料泵根据不同液体介质机械密封配件分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。

  由于气动浆料泵具有以上特点,所以在世界上气动泵自从诞生以来正逐步侵入其他泵的市场,并占有其中的一部分

  气动浆料泵简称:气动泵、浆料泵、桶泵. (又名:柱塞式气动浆料泵、气动泵、浆料泵、气动泵插桶泵、气动防爆插桶泵柱塞式、油桶泵、气动活塞泵、气动柱塞泵、气动浓浆泵、气动往复泵、气动打胶泵、气动抽液泵,气动防爆不锈钢泵,皮革喷浆泵、高粘度浆料泵、气动泵浦、打浆料泵浦)

  昊星气动浆料泵广泛应用于人造革、移膜革、压延革、彩涂板、印染、医药、涂层、化工、纺织、喷漆、喷涂、薄膜镀铝、彩钢瓦、油墨、日化、环卫、矿产、塑料助剂、中间体、PU发泡、PVC、有机溶剂等领域行业的低、中、高黏度液料输送。适用于介质高粘度(VIS)≤12万CPS/25℃的化工浆料及其它原液料,本泵具有防爆、防沉淀、耐腐、耐用、低噪音、节能、体积少、重量轻、易操作、稳定性好等功能,是一种很理想的移动输送设备。

  昊星气动浆料泵产品是引进国外先进工艺研制而成的,工作原理是采用气压差的作用,使活塞上下运行,带动导料活塞开闭,起到提料的作用。调整给气动浆料泵工作气体的流量与气压来控制和气动泵调节送料流量。结合感应开关能使之自动化流程工作。

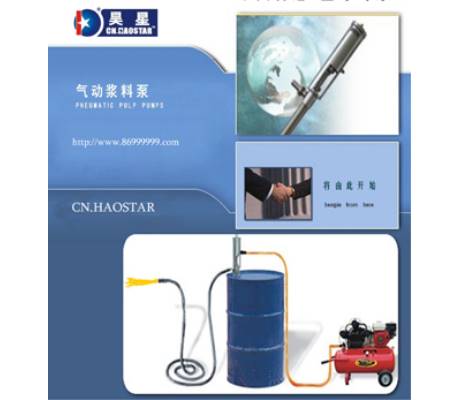

  使用本泵时,应保证气动管路(压缩空气气源管道)连接符合要求,大气压能够稳定达到0.5~1.5MPa范围,并将气动管路牢固地连接在气动浆料泵进气咀上,这时将油杯注入润滑油后拧紧,把气动浆料泵导料管(吸料口)正确放入所要输送的料桶(料池或其它容器)内。

  2、将耐腐蚀软管连接出料口接至送料地点。

  3、气动浆料泵进气阀呈关闭状态,然后将气源管连接进气阀接头。开始操作时请扳动控制气阀,要开启和关闭反复测试至无异常,根据所需浆料流量来开启进气阀,调节气动浆料泵运行频率,即可工作运转。

  注意事项:

  1、昊星气动浆料泵工作时,泵的进气咀前端气动管路上必须安装空气过滤器、油雾器使其处在最佳工作状态。

  2、昊星气动浆料泵在使用时,发生油杯处渗漏浆料应把油杯拧紧, 如拧到底后还有泄漏现象可将油杯拆下,加上密封垫片两块重装。

  3、昊星气动浆料泵在清洗时,首先将吸料装置拆下,再把气缸和吸料管分解开,将提动柱塞(活塞)从吸料管下部抽出进行清洗。

  维护保养:

  1、昊星气动浆料泵在使用过程中防止撞击缸体部位避免变形,发生气动柱塞(活塞)卡死现象,造成故障或以致严重报废。

  2、昊星气动浆料泵气动柱塞(活塞)在运行1000000余次后,根据空压机送气过程中水份积留情况应清缸体,涂注30#优质润滑油。

  3、昊星JQB型气动浆料泵如经久不用,应在溶剂内工作状清洗,防止浆料冻结,阻塞导料管而产生故障。

  使用范围:

  昊星JQB型气动浆料泵可输送酸、碱、盐、油品、饮料、塑料助剂、聚酯、聚合物等介质,特别是适用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等行业。

  昊星JQB型气动浆料泵,又名气动插桶泵(油桶泵、、皮革浆料泵、打料浆料泵)代替进口浆料泵专为人造制革湿法和干法生产制备必不可缺少的输送设备及其他工业行业涂台浆料输送而设计,具有防爆、耐腐、耐用、防沉淀、节能、低噪音、体积少、重量轻、易操作、稳定性好、移动输送设等特点。

  技术参数:

产品型号 技术指标

JQB-0.8JQB-1.2JQB-2.8JQB-3.0JQB-3.2JQB-5.0
工作环境温度℃-40~40-40~40-40~40-40~40-40~40-40~40
使用气压MPa0.5~1.50.5~1.50.5~1.50.5~1.50.5~1.50.5~1.5
输送流量T/h0.4~0.80.5~1.20.8~2.81~3.21.2~3.51.8~5.5
输料压力MPa0.2~20.2~20.2~20.2~20.2~20.2~2
气缸压力比2:12:12:12:12:12:1
耗气量m3/min0.3~1.00.3~1.00.3~1.00.3~1.00.3~1.00.3~1.0
气缸柱塞行程mm6065110110110110
通过颗粒 mm1.21.21.5235
输料粘cps/25C°0~500000~600000~700000~700000~800000~80000
扬程 M10~2020~3020~3020~3020~3020~30
供气接口1’1/4"1’1/4"1’1/2"1’1/2"1’1/2"2’
进料接囗mm51575757 / 767688
出料接囗mm323232383850
泵体总长度mm145014501650166016601700
重量Kg131518202342

用户订货须知:


气动浆料泵JQB系列是非常适用于低、中、高黏度介质,干、湿法仿皮合成革生产线上的浆料的自动输送,和其他油料等介质的输送。

气动浆料泵可输送酸、碱、盐、油品、饮料、塑料助剂、聚酯、聚合物等介质,特别是适用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等行业。

气动浆料泵,代替进口浆料泵专为人造制革湿法和干法生产制备必不可缺少的输送设备及其他工业行业涂台浆料输送而设计,具有防爆、耐腐、耐用、防沉淀、节能、低噪音、体积少、重量轻、易操作、稳定性好、移动输送设等特点。

根据用户特殊要求, 可以定做各种型式进出接口及泵连接管尺寸


* 昊星产品在不影响基本结构及性能的改进时,恕不另行通知*
