胶体泵(转子泵)
我公司已 拥有自主产权中国专利 . 胶体泵 - 转子泵独特结构设计 数控设备 精湛加工技术研制而成的 胶体转子泵 ZB3A 系列 胶体泵分别为 A 、 B 型 、不锈钢 转子泵 是采用无极变速电机，或配变
ZB3A胶体泵-转子泵独特结构设计, 数控设备,精湛加工技术研制而成的胶体转子泵ZB3A系列胶体泵, 分别为A、B型、不锈钢转子泵是采用普通电机配置结构，必需配备变频器使用。泵配件:泵主体,壳体-泵体-泵壳体-胶体泵主体,胶体泵壳体-泵体-转子泵壳体-转子泵体-转子泵斜齿轮-转子泵主体-机械密封-斜齿轮-轴承油封-轴承盖-辅承后盖-轴承座-密封垫-主轴-转子泵-胶体泵配件-胶体泵胶体泵-不锈钢转子泵（罗茨式输液泵）凡与介质（物料）接触部位，均采用优质不锈钢制造（材质 SUS304、AISI316、316L）完全符合卫生标准。使用寿命长，两轮之间保持一定间隙，相互之间不摩擦，无磨损。转子和转子之间绝无接触，长期使用亦无磨损，运转平稳，噪音低，效益高。
主要特点：
适用范围广：输送高粘度、浓度及任务含颗粒的介质，介质粘度≤250万cp，以及含固体60%的浆料。
节能型产品：设计新颖，运转速度低、效率高，本泵是通过减速器Or变频器控制来传动的，一般在 200 rpm 至 400 rpm 之间，经其输送的物料保持原有品质不变，不起任何理化反应，特别适合在医药，食品方面。
密封可靠：由于转速低，密封面不易产生高温，磨损很少，使用寿命长。
夹套保温型：泵内可安装夹套保温装置，温度适应0℃-250℃范围内。
互换性：各类型的不同形状的转子在同一类型的泵上完全能够实现互换。
多样性：提供多种形式的传动供选择及单叶，双叶，三叶等多种形式的转子，满足不同客户和不同工况使用。 维护简单容易，方便清洗，保证机器内部和生产卫生清洁。
| 工作原理: 昊星ZB系列胶体泵-又称罗茨胶体泵、不锈钢转子泵、胶体转子泵、凸轮胶体泵、万用输送胶体泵、酵母胶体泵、蝴蝶型胶体泵、三叶型胶体泵、鞋底型胶体泵、药料转子泵、热溶胶体泵、颗粒胶体泵、渣料泵、蛋白渣泵、高浓浆胶体泵等泵的名称，依靠两个同步反向转动的转子(齿数为2—4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔几个小空间，并按a b c d 的次序运转；运转至位置a 时，只有 I 室中充满介质；到位置 b 时，B室中封闭了部分介质；到位置c 时，A 室中也封闭了部分介质；到位置 d 时，A、B 室与 II 室相通，介质既被输送至出料口。胶体泵,转子泵也就是在两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质；到位置b时，B室中封闭了部分介质；到位置C时，A室中也封闭了介质；到位置d时，A室B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断输送出去。 | |
| |
| 产品特点： １、胶体泵、转子泵凡与介质（物料）接触部位，均采用优质不锈钢制造（材质 SUS304、AISI316、316L）完全符合卫生标准。 ２、适合输送高粘度、浓度及任何含颗粒的介质（物料）。 ３、适合温度 -30到+200 摄氏度 。 ４、压力高，适用长距离与高阻力定量输送。 ５、转速低，一般在 200 rpm 至 600 rpm 之间，经其输送的物料保持原有品质不变，不起任何理化反应。 ６、转子和转子之间绝无接触，长期使用亦无磨损，运转平稳，噪音低，效益高。 ７、设计新颖、安装维护简单容易，方便清洗，保证机器内部和生产卫生清洁。 | |
| 胶体泵的类型分为以下几种: |
浓稠型胶体泵
胶体泵属为高粘度物料输送泵，一种容积式泵,可以万用输送介质的泵，低转速，高输出扭矩、耐高温的特点使转子泵在输送高粘度、高温度的物料的领域中得以大显身手。其独特的工作原理配合使用强劲的驱动系统。保证转子泵可以在低转速下输出强有力的驱动力矩，可以保证连续地、无滞止地输送物料，并且能够保证物料在输送过程中的物料性能不会破坏，这种泵可以输送的介质的粘度可高达1000000CP。
稀薄型胶体泵
三叶型转子胶体泵可输送稀薄介质的泵，在输送特别稀薄的介质时，特别是在要求无脉动地输出稀薄介质时，也显示出比较大的性能优势。转子泵配备的驱动系统在被输送介质的粘度下降，泄露量增大时，可以以更高的转速运转。并保证输出流量的恒定。
卫生型胶体泵：
输送泵所有与物料接触的零件均为符合卫生标准的不锈钢材料制作，泵的内外均抛光处理，能够满足所有的食品、饮料、医药、化工等行业的卫生和耐腐蚀场合的使用。
胶体泵配件：
胶体泵由泵主体、电动机、泵盖、主轴、丛轴、轴承、轴承座、轴承盖、轴承后盖、泵体、油封、转子、O型密封圈、机械密封件、拼冒、螺栓、斜齿轮等主要零部配件组成.

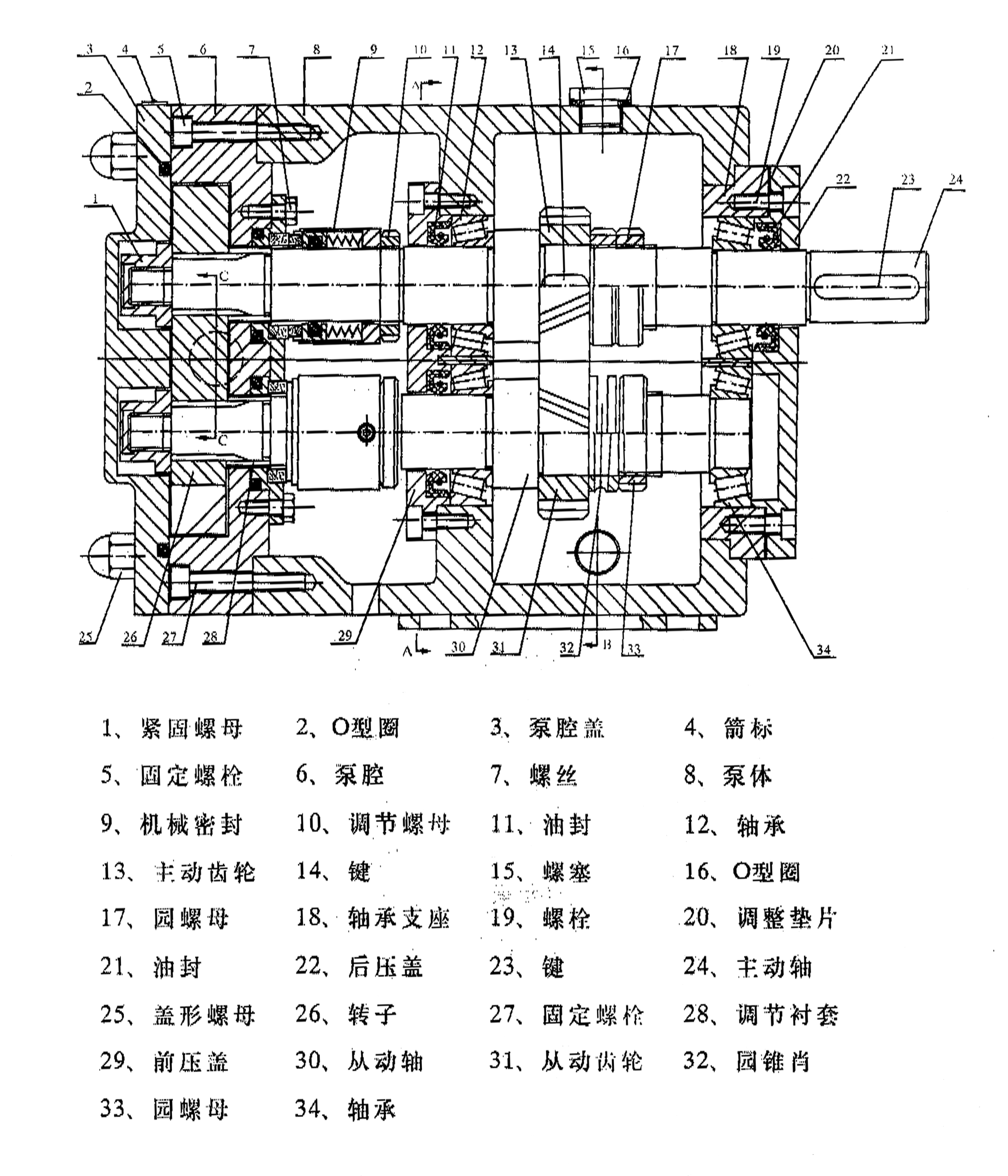

一、简图 1、双列球轴承 2、泵用机械密封 3、O形密封圈 4、泵面盖 5、三叶形泵轮 6、泵体 7、双头螺柱 8、轴承压盖 9、轴承支座 10、齿轮轮箱 11、圆锥滚子轴承 12、传动轴 13、主传动轴 14、齿轮箱后盖 15、斜齿轮轮（一对） 16、油封 17、O形密封圈 二、装配

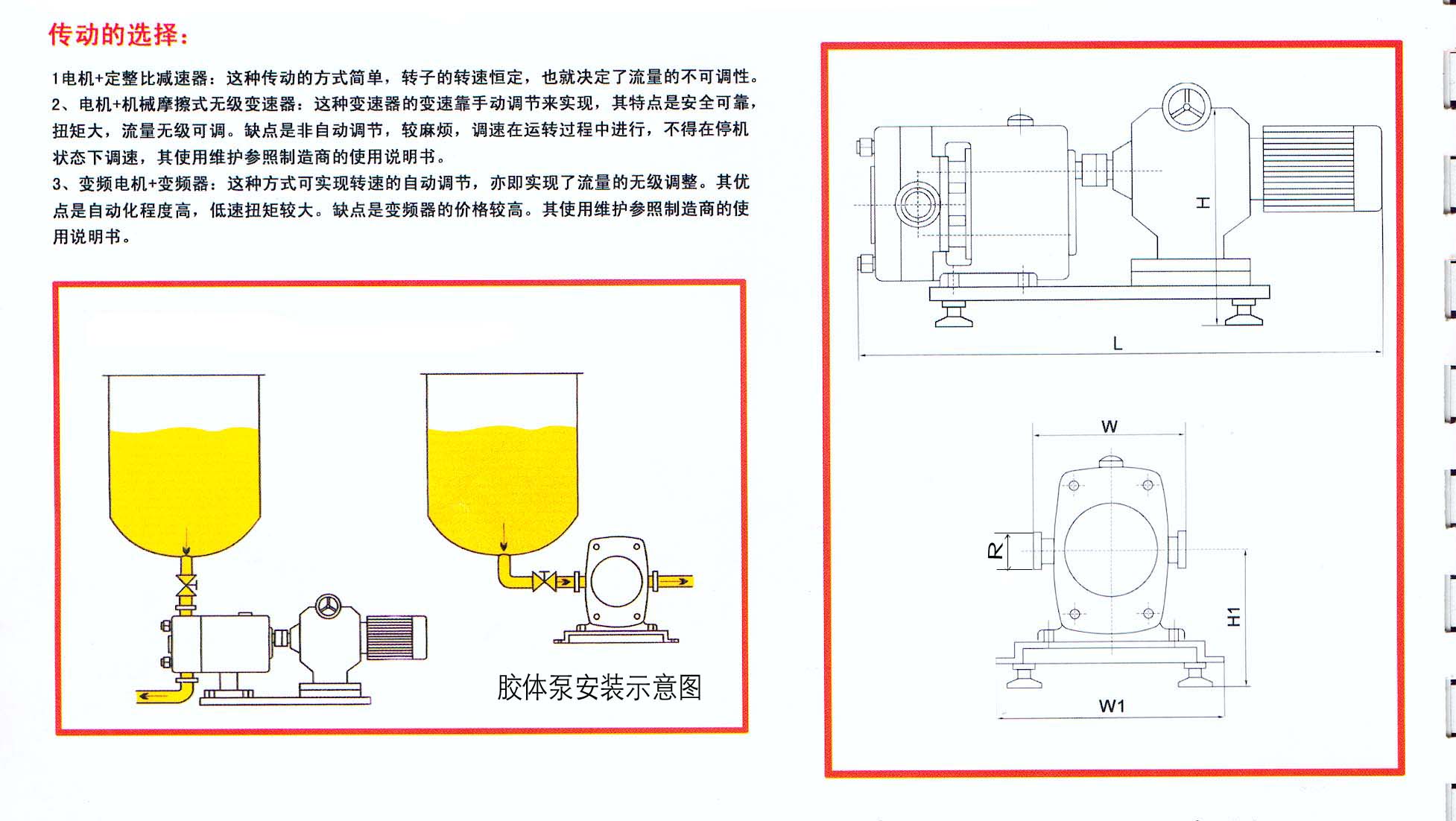

三、安装 由于该泵不附带电机、调整装置和基础板等其它配件，故在安装本泵时，希参照下图（安装示意图）及前面的技术参数表中的电机功率和最高限速，选用合适的电机（最好选用调速电机）型号和一副弹性联轴器，并按照本泵及所选电机的中心高、配制一块不锈钢的基础板。 在安装时。还应注意的几个问题： 2、因本泵是属定容泵，每转排量固定，一旦上道工序因故停止工作而泵仍在继续工作的话，泵的压力将无限升高，最后导致密封泄漏、机件损坏等事故的发生，为此，必须采取有效的预防措施。例一：与上、下工序间应连锁，当上、下工序停机时，同时停止泵的工作。例二、可在输出的管路装安全阀及超压回路系统，一旦超压时会自动卸荷。 四、操作 本泵操作方便、安全、只要一按电钮，接通电源，便开始正常工作，为确保泵能更好的工作，还应注意以下要领。 2、在开泵时：必须让它下一道工序的设备先启动工作，然后，才能启动本泵。 对于任何机械设备，平时维护保养工作做得好坏，它不仅反映在生产是否正常，更重要的直接影响到机械设备的使用奉命，对于泵来说，当然也不例外，为此，注意以下几方面维护保养工作。 外型尺寸
胶体泵安装、外型尺寸 | |
| 产品型号 | R | L | H | H 1 | W | W 1 | 备注 |
| ZB3A-6 | Ø50.5 | 780 | 390 | 170 | 190 | 240 | 接 口 连 接 方 式 ： 卡 箍 、 螺 纹 、 法 兰 |
| ZB3A-8 | Ø50.5 | 850 | 400 | 170 | 190 | 280 | |
| ZB3A-12 | Ø50.5 | 980 | 450 | 185 | 220 | 330 | |
| ZB3A-20 | Ø50.5 | 1000 | 450 | 190 | 250 | 330 | |
| ZB3A-30 | Ø63.5 | 1050 | 480 | 220 | 270 | 350 | |
| ZB3A-36 | Ø63.5 | 1100 | 490 | 220 | 270 | 360 | |
| ZB3A-52 | Ø77.5 | 1250 | 580 | 260 | 270 | 480 | |
| ZB3A-66 | Ø77.5 | 1250 | 600 | 260 | 270 | 480 | |
| ZB3A-78 | Ø77.5 | 1270 | 600 | 295 | 370 | 480 | |
| ZB3A-100 | Ø91 | 1320 | 670 | 295 | 370 | 480 | |
| ZB3A-135 | Ø106 | 1500 | 670 | 295 | 370 | 480 | |
| ZB3A-160 | Ø106 | 1600 | 700 | 310 | 380 | 500 | |
| ZB3A-200 | Ø119 | 1650 | 700 | 310 | 380 | 500 |
选型和采购时注意事项 :
◎本表中标的单位为mm，表内接口尺寸是按常采用卡箍快装式连接端头直径尺寸为准（接口的选择，亦可采用螺纹快装、法兰等接口形式，具体进出口尺寸省略）。
◎本产品可根据用户的特殊要求或说明进行特别制造。
◎产品在不影响基本结构及性能的改进时，恕不另行通知。
◎胶体泵-转子泵中凡与输送物料接触的零配件，均采用符合卫生标准的不锈钢材料制作，其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。
◎转子的流线结构以及转子室中无死点和非金属件，避免了对被输送物质造成污染。
◎胶体泵特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质，经其输送的物料保持原有的品质部变，不起任何理化反应。
◎采用外装动、静环式机械密封，可直接水冲洗，耐高压，不易磨损，无泄漏。
◎体积小，流量大，扬程压力高，适用长距离与高阻力定量输送。
◎泵的叶轮与传动齿轮分开，且在泵腔内各零配件之间保证一定的间隙，相互不接触，伍磨损，低噪音，可靠性好，使用寿命长，节能降耗。
◎胶体泵配置变频器后，可以随意调节流量，并可做一般计量泵使用。
◎可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
◎结构紧凑，维护方便，几乎无易损件，运行成本低。
技术参数
胶体泵技术参数
| 产品型号 | 每百转排量（L） | 建议调速范围(rpm) | 对应流量 （L） | 电机功率（Kw） | 进、出口管 径（mm） |
| ZB3A-6 | 6 | 200~500 | 650~1600 | 0.75 | Ø25×1.5 |
| ZB3A-8 | 8 | 850~2160 | 1.5 | Ø25×1.5 | |
| ZB3A-12 | 12 | 1300~3200 | 2.2 | Ø38×1.5 | |
| ZB3A-20 | 20 | 2100~5400 | 3 | Ø38×1.5 | |
| ZB3A-30 | 30 | 200~400 | 3200~6400 | 4 | Ø42×1.5 |
| ZB3A-36 | 36 | 3800~7600 | 5.5 | Ø42×1.5 | |
| ZB3A-52 | 52 | 5600~11000 | Ø51×1.5 | ||
| ZB3A-66 | 66 | 7100~14000 | 7.5 | Ø63.5×2 | |
| ZB3A-78 | 78 | 9000~18000 | Ø63.5×2 | ||
| ZB3A-100 | 100 | 11000~22000 | 11 | Ø76×2 | |
| ZB3A-135 | 135 | 15000~30000 | Ø89×2 | ||
| ZB3A-160 | 160 | 17000~35000 | Ø89×2 | ||
| ZB3A-200 | 200 | 20000~43000 | 15 | Ø100×2 |
［订货须知］
要达到完美的输送效果，选择泵时敬请用户须知下列几点：
1、输送介质的性质如：浓度、粘度、酸碱度及温度等特性。
2、对需要泵的输出扬程、压力及流量等要求。
3、介质中含粒颗的数量及大小等。
4、接口的选择，本产品常采用卡箍快装式连接（亦可采用螺纹快装、法兰等接口形式）。
5、本产品可根据用户的特殊要求或说明进行特别制造。
［注意事项］
* 本表中对应流量范围是指的介质为“水”时测定的数据为准。输送高浓度、高粘度的物料时，选型应注意大一级型号胶体泵或电机功率须加大。
* ZB3A系列胶体泵分别为：A型（详见彩图）为采用普通电机需配置变频器调速；B型（详见彩图）为采用无级变速摩擦电机。其最佳调速范围200~500 rpm为宜。
* 泵对输送流动性较差的介质的物料时，建议在泵入口（进口）处用流量相匹配的泵输送。
* 产品在不影响基本结构及性能的改进时，恕不另行通知。（2004版本）
