胶体磨(胶磨机)

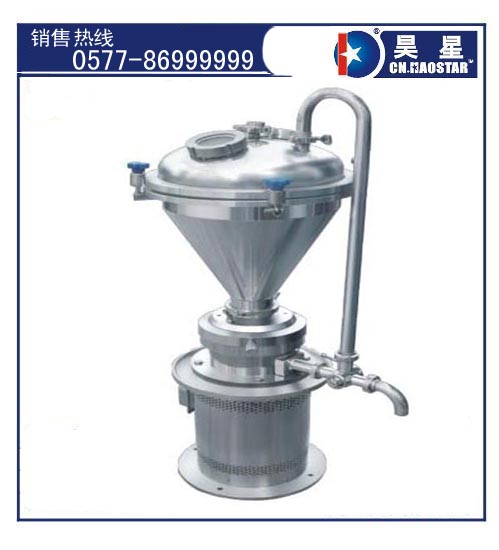

返流式胶体磨(全封闭胶磨机)

返流式胶体磨(全封闭胶磨机)

  • 封闭式胶体磨系列 外形新颖,设计独特、整体卫生,环保节能。

  • 执行国家标准GB/T 14466和昊星企业标准Q/WHX02-2011。

  • 应用范围广、节能效果好、操作简单使用方便、并且无振动、无噪音等特点。

  • 该机是为湿式超微粒研磨、粉碎、乳化、混合、分散、均质、搅拌输送等八合为一体的高效多功能。

  • 主要结构:

  • 高剪切破碎泵的转定子主要结构:由高速马达、连接装置、泵壳等几个部分组成。泵壳设置进出口法兰(料斗),泵体的工作腔是由冷却装置、调节装置、定子和转子装置等组成。刀片材质可选:304 316L 2205 2Cr13。 壳体材质:304 316L。进料易碎颗粒可以在20-40mm左右。

  • 主要功能:本机是针对固体状的物体、结块、粉团等以及半流体状的物料进行高速切割、破碎研磨、粉碎细化。主要工艺过程是将固、液物料中特大颗粒先有第一级及二级磨片进行强劲切割,然后再分配到三级、或四级动磨片刃刀与定子进行高速强力剪切后进行剪切、分散、混合、破碎、解聚、均化、研磨、输送八合一的处理过程,它功能:主要起到而前到后多方向跳动剪切破碎,上剪切从底盘下来的物料,下剪切要进入精细槽定子的物料,最后将达到规定细度的物体通过细化装置以离心力的方式输送出去。

  • 昊星立式封闭式胶体磨colloidmill-jiaotimo配立式电动机,机体与电机连体同轴结构,故又称连体式胶体磨,并采取全封闭式内循环构造。

  •  机器与流体介质接触材料采用SUS304;SUS304L;SUS316L等优质钢.封闭式胶体磨-colloidmill-jiaotimo磨头(动静磨盘) 采用不锈钢或金钢耐磨磨片,硬度HL800耐磨盘

  • 设有排设挡水盘,操作使用简单,安装维护方便,体积小等特点。

  • 适用于各类液态状介质物料,小型处理物料粘稠密度应小于300-3000厘泊的介质;中型处理物料粘稠密度应小于10000厘泊的介质;特大型可处理物料粘稠密度于10000-100000厘泊的介质

  • 可代替并优于石磨,砂磨机、球磨机、乳匀机、乳化机、三辊机、捣碎机等工作。

  • 可按照客户对加工物料不同的酸度、碱度、浓稠度等性质特殊要求定制生产。



昊星封闭式胶体磨(全封闭)-立式胶体磨(连体式)精品[整体不锈钢]型性能特点

我公司封闭式胶体磨;管线式胶体磨,在线运行,卫生级,细度高。CN.HAOSTAR封闭式胶体磨(又名研磨机、胶磨机)采用全封闭料斗(容器)构造,更适用于香精、甲醇、乙醇、乳化钛白、白炭黑、阻燃材料、制胶、药物制剂、重油、煤焦油、催化剂、玻璃胶、涂料、涂层、胶粘剂、溶剂性油漆、制胶等易挥发或易爆易燃物料的在防爆防挥发在隔绝洁净状态(环境)下进行湿料的处理过程。该设备特别适用于各种物料的结晶体、团聚物、餐桌垃圾、畜禽粪便等易碎颗粒进行高速切割、破碎输送,也可以直接代替泵来使用。


1. 返流式胶体磨(立式全封闭胶磨机)封闭式胶体磨JM(JTM)-LBF系列-精品单冷却型性能表a



技术参数
产品类型

乳化细度(um)
单循环或多循环

按物料性质而变化
(产量)
(T/h)

磨盘
直径
(mm)

进口
直径
(mm)

出口
直径
(mm)

冷却管
接头
(mm)

主要
转速
r/min

电机
功率
Kw

外形尺寸
(长×宽×高)

重量
(Kg)

LBF250b

2-50

2-20

Ø250

Ø125

Ø60

Ø12

2900

15

700×550×1280

320

LBF200b

2-50

2-10

Ø200

Ø100

Ø50

Ø12

2900

15

600×440×1280

260

LBF200a

2-50

2-10

Ø200

Ø100

Ø50

Ø12

2900

11

600×440×1280

255

LBF200

2-50

2-10

Ø200

Ø100

Ø50

Ø12

2900

7.5

600×440×1200

215

LBF180b

2-50

2-6

Ø180

Ø90

Ø40

Ø12

2900

15

600×440×1220

235

LBF180a

2-50

2-6

Ø180

Ø90

Ø40

Ø12

2900

11

600×440×1220

225

LBF180

2-50

2-6

Ø180

Ø90

Ø40

Ø12

2900

7.5

600×440×1180

205

LBF140b

2-50

1-4

Ø140

Ø66

Ø32

Ø12

2900

15

580×440×1130

199

LBF140a

2-50

1-4

Ø140

Ø66

Ø32

Ø12

2900

11

580×440×1130

195

LBF140

2-50

1-4

Ø140

Ø66

Ø32

Ø12

2900

7.5

580×440×1130

185

LBF130

2-50

0.7-3

Ø130

Ø65

Ø30

Ø12

2900

5.5

600×430×1100

180

LBF120

2-50

0.7-2.5

Ø120

Ø65

Ø30

Ø12

2900

5.5

600×430×1100

175

LBF100

2-50

0.5-2

Ø100

Ø65

Ø30

Ø12

2900

5.5

580×430×1050

170

LBF90

2-50

0.5-1.5

Ø90

Ø47

Ø20

Ø12

2900

4

430×410×1000

110

LBF80

2-50

0.3-1

Ø80

Ø47

Ø20

Ø12

2900

3

430×410×1000

105

LBF65

2-50

0.2-0.5

Ø65

Ø47

Ø20

Ø8

2900

2.2

460×340×980

80

LBF60

2-50

0.02-0.1

Ø60

Ø25

Ø15

Ø8

2900

1.1

420×280×930

48

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时,恕不另行通知 *



2.返流式胶体磨(全封闭胶磨机)封闭式胶体磨.立式JM(JTM)-LBF-1系列-精品双冷却性能表b



技术参数
产品型号

乳化细度(um)
单循环或多循环

按物料性质而变化
(产量)
(T/h)

磨盘
直径
(mm)

进口
直径
(mm)

出口
直径
(mm)

冷却管
接头
(mm)

主要
转速
r/min

电机
功率
Kw

外形尺寸
(长×宽×高)

重量
(Kg)

LBF250b-2

2-50

2-20

Ø250

Ø125

Ø60

Ø12

2900

15

700×550×1280

320

LBF200b-2

2-50

2-10

Ø200

Ø100

Ø50

Ø12

2900

15

600×440×1280

260

LBF200a-2

2-50

2-10

Ø200

Ø100

Ø50

Ø12

2900

11

600×440×1280

255

LBF200-2

2-50

2-10

Ø200

Ø100

Ø50

Ø12

2900

7.5

600×440×1200

215

LBF180b-2

2-50

2-6

Ø180

Ø90

Ø40

Ø12

2900

15

600×440×1220

235

LBF180a-2

2-50

2-6

Ø180

Ø90

Ø40

Ø12

2900

11

600×440×1220

225

LBF180-2

2-50

2-6

Ø180

Ø90

Ø40

Ø12

2900

7.5

600×440×1180

205

LBF140b-2

2-50

1-4

Ø140

Ø66

Ø32

Ø12

2900

15

580×440×1130

199

LBF140a-2

2-50

1-4

Ø140

Ø66

Ø32

Ø12

2900

11

580×440×1130

195

LBF140-2

2-50

1-4

Ø140

Ø66

Ø32

Ø12

2900

7.5

580×440×1130

185

LBF130-2

2-50

0.7-3

Ø130

Ø65

Ø30

Ø12

2900

5.5

600×430×1100

180

LBF120-2

2-50

0.7-2.5

Ø120

Ø65

Ø30

Ø12

2900

5.5

600×430×1100

175

LBF100-2

2-50

0.5-2

Ø100

Ø65

Ø30

Ø12

2900

5.5

580×430×1050

170

LBF90-2

2-50

0.5-1.5

Ø90

Ø47

Ø20

Ø12

2900

4

430×410×1000

110

LBF80-2

2-50

0.3-1

Ø80

Ø47

Ø20

Ø12

2900

3

430×410×1000

105

LBF65-2

2-50

0.2-0.5

Ø65

Ø47

Ø20

Ø8

2900

2.2

460×340×980

80

LBF60-2

2-50

0.02-0.1

Ø60

Ø25

Ø15

Ø8

2900

1.1

420×280×930

48

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时,恕不另行通知 *
